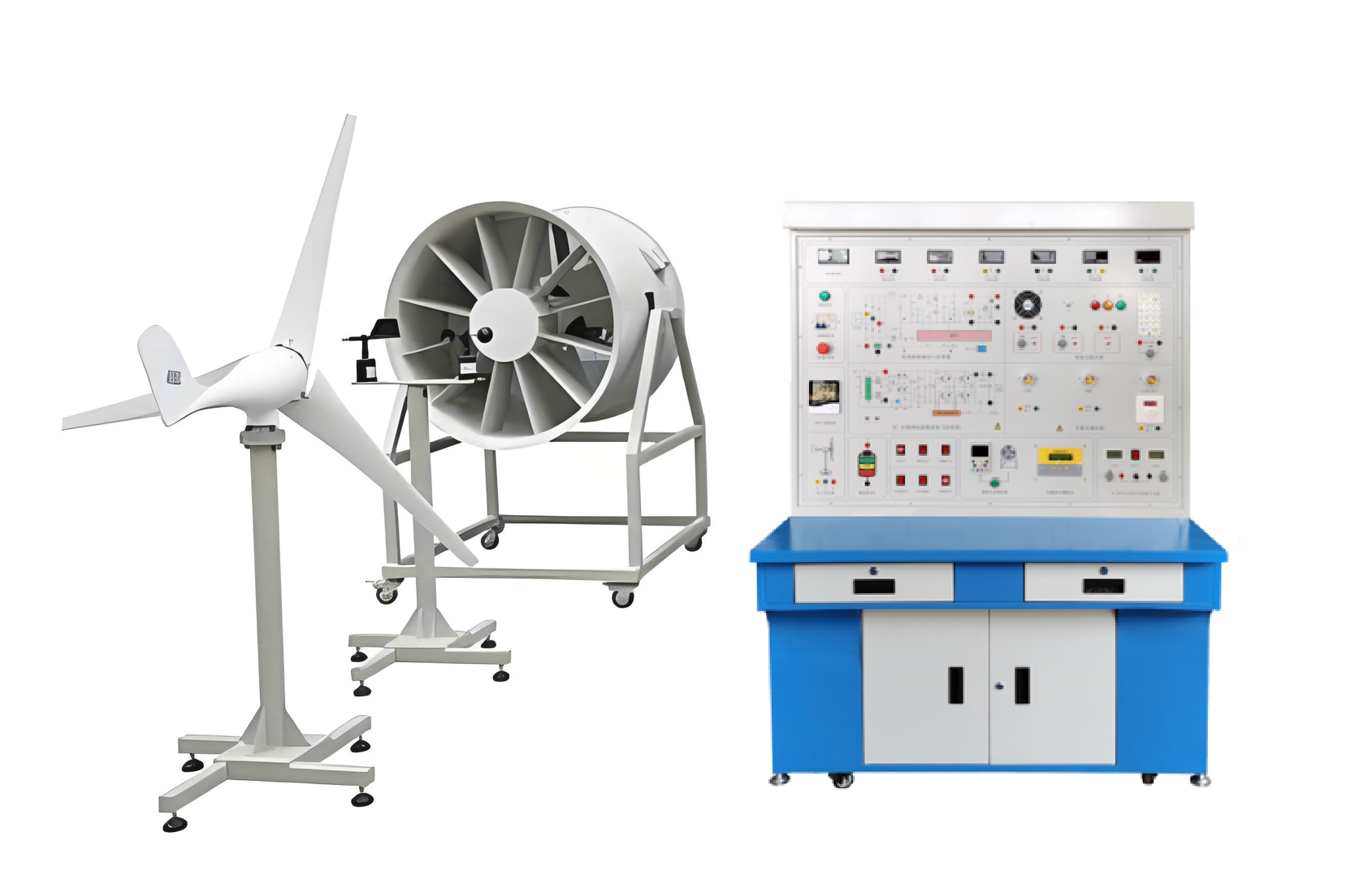

DB-FL35 小型风力发电实训装置

一、系统概述
小型风力发电实训装置由风力发电机、风力发电控制器、电力蓄能单元、逆变模块、开关控制单元、负载单元、显示单元共七大单元系统组成，系统能进行风力发电相关全过程实验，是职高、大学、研究生以风力发电为主课题的研究和培训、教学的理想产品。

教学特点
? 系统实验平台集成了室内温/湿度仪，风速测量系统，让使用者操作起来更直观。
? 系统采用数字化DSP技术，对蓄电池充放电进行全智能化的管理。
? 系统面板上采用直观的数字仪表和液晶显示，让用户即时了解系统工作状态。
? 系统上的离网电源可以为用户提供交流110V/220V纯正弦波交流电能。
? 风力发电教学实验系统，可以让实训学生自行拆装移动，使用简便、节能环保、无污染。
? 增加分布式发电原理与实验模块，让学生增加对新知识的理解
二、系统运行技术条件
1.风力系统
? 风轮直径：1.24(m)
? 启动风速：2.5(m/s)
? 额定风速：12(m/s)
? 安全风速：35(m/s)
? 工作形式：上风式永磁同步发电机
? 风叶旋转方向：顺时针
? 风叶数量：3（片）
? 风叶材料：玻璃增强聚丙烯材料
? 电机材料：铝合金&不锈钢
模拟风洞：
? 风量：34073 m3/h，1275Pa-2138Pa
? 电压：三相四线 380VAC
? 功率：2.2kW
? 调速单元：2.2KW 矢量变频器，输出频率：0-100Hz
2.充电系统
? 额定功率：400(W)
? 额定电压：12/24(V)
? 额定电流：33.3/16.7（A）
3.电力蓄能系统（机内）
? 储能形式：阀控式密封铅酸蓄电池
? 额定电压：12V
? 额定容量：55Ah
? 充电方法（恒压），循环︰最大充电电流为5.6A
4.离网逆变模块系统
? 直流输入电压：10.5～16.8 VDC
? 额定蔬出功率：300W
? 输出电压：110/220VAC
? 输出波形：纯正弦波
? 输出频率：50Hz
? 工作效率：85%
? 功率因数：>0.88
? 波形失真率≤5%
? 工作环境：温度-20℃～50℃
? 相对湿度：﹤90﹪（25℃）
? 保护功能：极性反接、短路、过热、过载保护
5.控制模块系统
? 工作电压：12VDC
? 充电功率：500W
? 光伏功率：100W
? 风机功率：400W
? 充电方式：PWM脉宽调制
? 充电最大电流 16.5A
? 过放保护电压 10.5V
? 过放恢复电压 12.6V
? 输出保护电压 16.2V
? 卸载开始电压（出厂值）15V
? 卸载开始电流（出厂值） 12A
? 控制器设有蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿等功能；
6.负载模块装置系统
? 风扇：×1个，额定电压：12/24V，工作电流：1.25A，功率：15W
? 交通灯：1组(R,G,B)，额定电压：12/24V，工作电流：0.8A，功率：9.6W
? 马达：×1个，额定电压：12/24V，工作电流：0.35A，功率：5W 转速：20rmp/min
? 交流LED灯×1个，交流节能灯×1个
? 直流模拟负载：12V/24V/28WLED路灯板，带PWM调光功能，输出功率可设置
   7、测风系统
? 测量范围   风速：0～60m/s
? 精度      ±0.1m/s
? 工作电源：AC 220V±20% 50HZ， DC12V、5V或其他供电。
? 记录间隔： 1分钟～240分钟连续可设置
? 内部存储： 4M bit
? 环境温度：   -40℃～50℃
? 转速传感器：0～5000 风力发电机转速检测显示（室内）
? 过风速报警中断输出功能，可以设备闭环形式连接，增加实验安全性。
8.显示装置系统
? 直流电流表：× 1个，20A，显示模式︰0.5”LED
? 直流电压表：× 1个，50V，显示模式︰0.5”LED
? 交流电压表：× 1个，500V，显示模式︰0.5”LED
? 交流电流表：× 1个，5A，显示模式︰0.5”LED
? 交流电压表：× 1个，50V，显示模式︰0.5”LED
? 交流电流表：× 1个，50A，显示模式︰0.5”LED
? 时间、温/湿度表：× 1个，-20～99.9℃ 显示时间，室内温、湿度
? 风机转速表：× 1个，5A，显示模式︰0.5”LED
9.电气开关操作台
   交流漏电开关、紧急停止开关、仪表开关、风机输入开关、直流输入开关
仪表显示、控制按钮（开关）、智能型风光互补控制器、风速仪、鼓风机调速。
10.仿真规划软件
    基于Unity3D软件，使用C#语言进行开发，采用My Sql作为后台数据库，通过FTP协议与数据库进行通信。软件使用者通过使用光伏、风力、地热、生物质4种能源设计多能互补方案，完成区域能源的供能结构改造方案设计，并结合区域的气候数据，模拟区域内实时能耗与供能数据，从而优化出合理的能源结构。
? 用户管理功能：
注册：支持学生或教师按照学校名称和手机号码注册用户
登录：支持学生或教师根据手机号码或用户名登录系统。
找回密码：支持学生或教师根据手机号码找回密码
权限管理：支持主用户添加或删除子用户
用户信息管理：支持用户信息查看，包括用户名、学校、真实姓名、学号、上级用户等
异地登录：同一个账号24小时内只能在同一台电脑上登录，无法在其他电脑上登录。
? 气象数据库
支持查看全国超过32个城市的模拟地图气候数据。支持查看2013-2016年的精确到天的模拟地图气候数据，可自由设置日期进行查看。每个城市的气候数据均可查看：平均气温、最高最低气温、湿度、降水量、辐照量、气压、风速、土地湿度摄氏度等。
? 3D地图功能
支持教师通过3D地图上的模拟能耗布置相应学习任务，同时可以修改多种参数以最大化的适应不同实际情况，最后可以根据学生完成情况进行相应的评分。
根据项目及学习任务需要规划设计的区域面积大小，选择对应面积以及地形相似度高的区域，并定期更新可用的区域3d地图、加载在3D地图上的是真实的地形地貌，包含设计成虚拟的地形地貌、3D地图模型、山川、河流与树木；
支持修改风力发电的相关评分参数：整机效率、风力波动（自定义风速的每小时波动数据以体现出风力发电机组随着每小时风速数据的变化，发电量在1天24小时内随机波动的特点；）
支持修改地热能的相关评分参数：换热能力、热协调参数、成本单价
支持修改生物质能的相关评分参数：生物质年供应、整机效率、生物质残余物平均能源折算系数、生物质平均谷草比系数、生物质残余物能源利用可获得系数、建设成本、燃料成本、运维成本等。同时可自动根据公司计算得出每年最大可建设的电站功率作为评分准则。
（最大生物质电站功率=年供应量*1000*平均能源折算系数*谷草比系数*残余物能源利用可获得系数/ 3600/365/24）
设计区域内的5种用能建筑模型（底层住宅、交通枢纽、酒店、小高层、写字楼），通过设置每个建筑模型的最大功率、制冷制热能耗占比、每小时实际用电系数、日能耗时长，可以获得区域内建筑每小时、每天、全年的耗电情况以及制冷制热能耗需求；
可选择全国任意地区（精确城市）、任意气候时段作为区域能源模拟的目标区域，通过对比数据库可以得出当地经纬度、光伏组件全年最高、最低工作温度，并可以自动计算最大、最小电压、最大开路电压、最大直流电流等数据，可以自行比较同一模型不同规划方案的优劣，通过比较倾角偏差、组件逆变器功率比、间距误差、逆变器数量、生物质电站容量、浅层地热容量、风力电站布局、外部电力输入、外部电力波动、建设总成本等，可以对同一模型下的方案进行自动评分
命名：教师可以自行命名模型的名字
删除：教师可以对模型进行删除操作
11、监控软件
? PC监控模块：监控主机、监控软件。
? 显示内容：蓄电池电压、风机电压、光伏电压、风机电流、光伏电流、风机功率、光伏功率，能量模拟图，当前风速（米/秒），当前风向（度），当前风力资源平估。

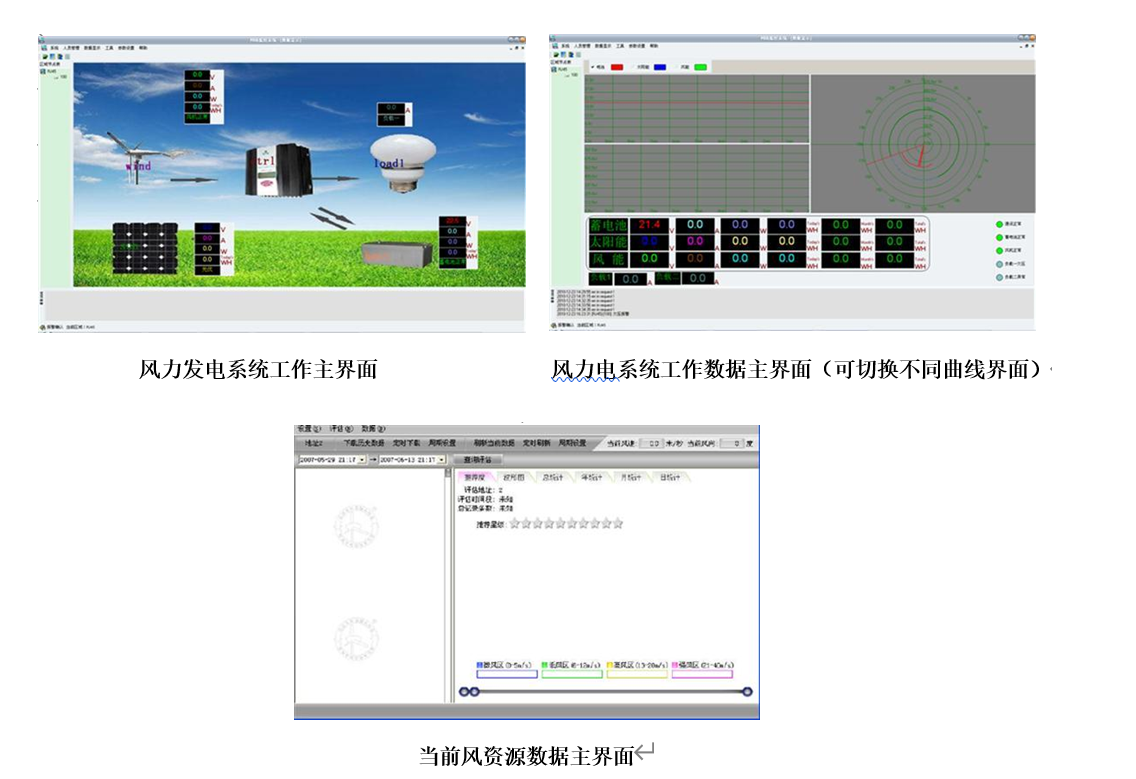

小型风力发电实训装置软件页面

三、教学项目及实验内容
实验1.风力发电基础理论原理性实验
实验2.风力发电系统设计实验
实验3.风力发电基础理论与应用技术仿真实验
实验4.风力发电相关测量技术实验
实验5.风力发电控制技术实验
实验6.风力发电电力电子实验
实验7.过放保护、过放恢复、过充保护、过充恢复
均充保护、均充恢复、浮充保护、浮充恢复
实验8.过风速报警、欠风速报警、液晶显示风速
实验9.风力发电系统的直接负载实验
实验10.风力发电系统的风速变化影响实验
实验11.限速机械保护系统原理实验
实验12.限速电控保护系统原理实验
实验13.风机过功率保护实验
实验14.风机超速保护实验
实验15.不同转速下风力发电曲线实验
实验16.风况检测实验
实验17.独立风机系统实验
实验18. 综合实验
四、主要设备清单

序号	名称	型号	数量	单位
1	风力发电系统操作台		1	台
2	400W风力发电机		1	台
3	塔架、拉索		1	套
4	转速仪表（含支架）		1	台
5	风力发电控制器		1	台
6	蓄电池组55Ah		1	组
7	实验附件		1	套
8	软件		1	套
