换热器综合实验台,DB-HRQ/Z-教学设备厂

产品分类

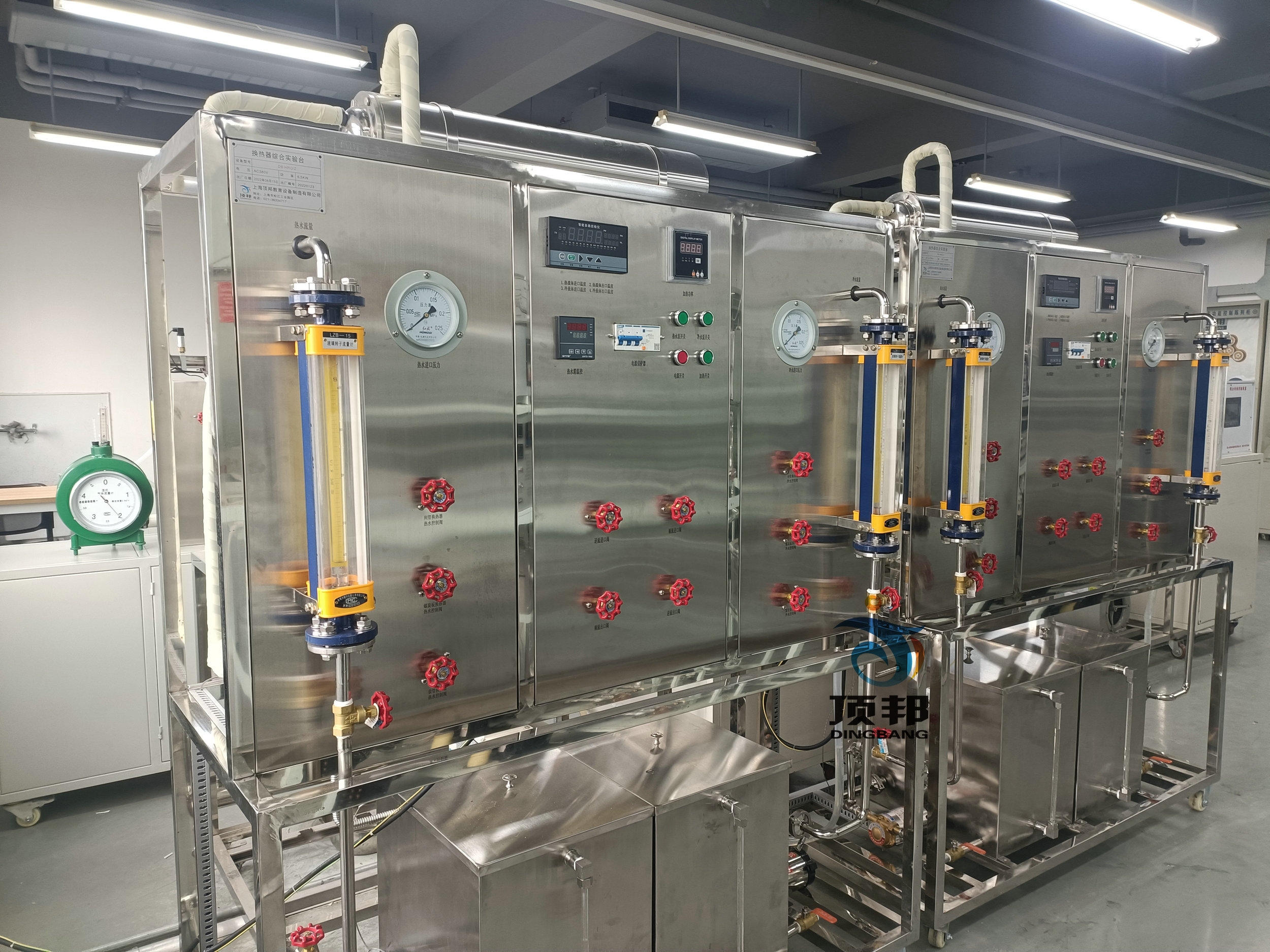

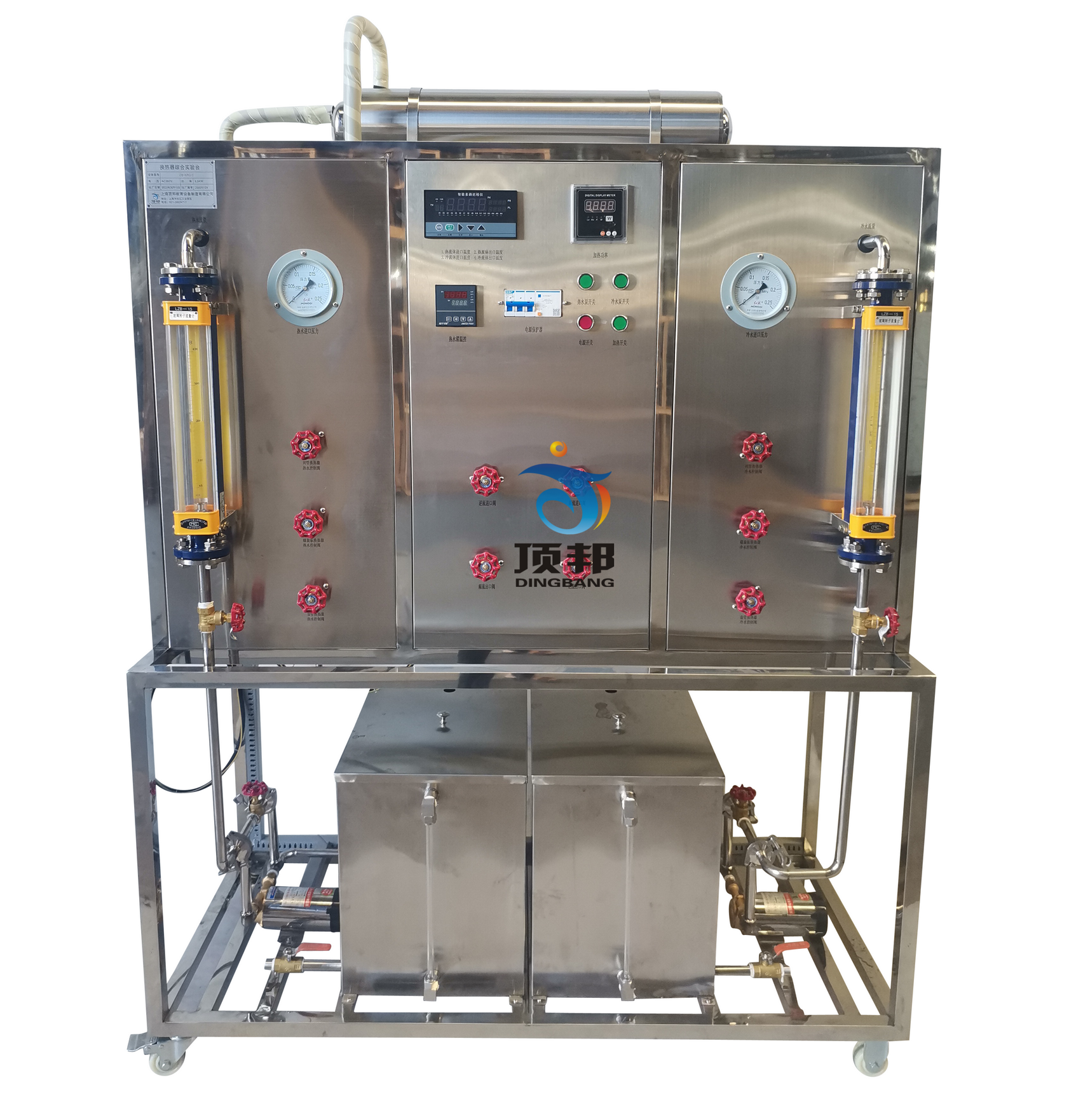

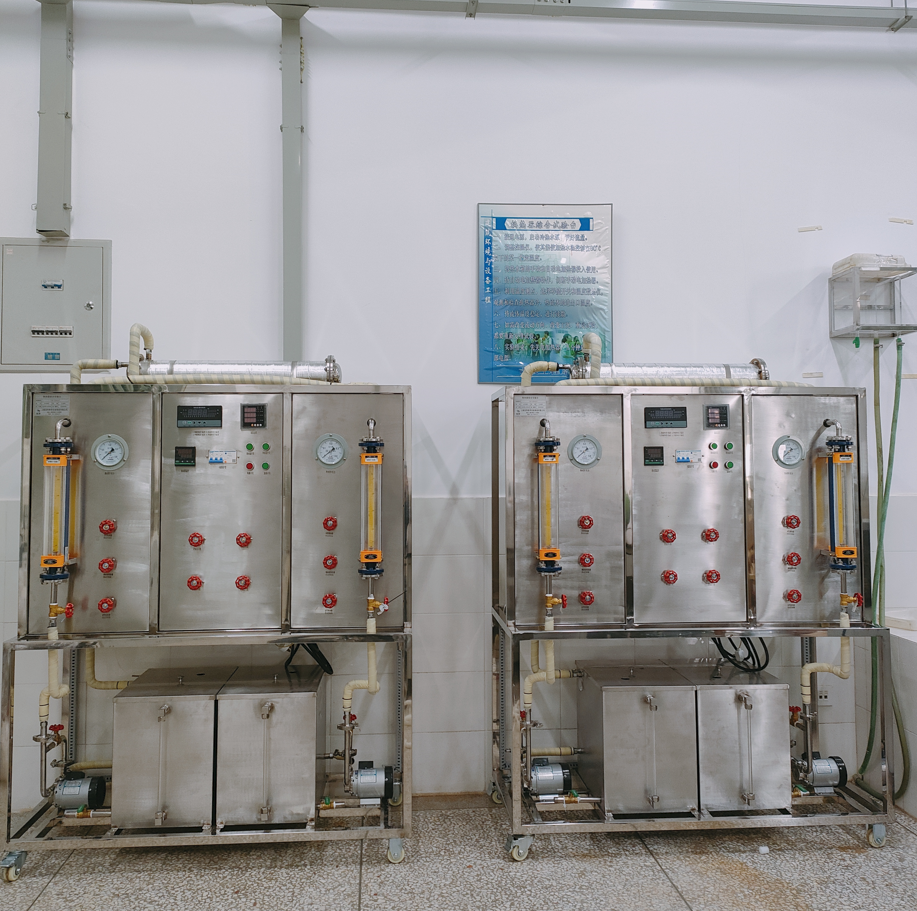

DB-HRQ/Z 换热器综合实验台

一、实验目的：

1.了解板式、列管及套管换热器的构造特点及传热性能的差别。
2.掌握各换热器性能测试方法，了解影响换热器性能的因素。
3.加深对顺流和逆流两种流动方式换热器换热能力差别的认识。
4.掌握流体流速、流量、压力、温度等参数的测量技术。

二、主要配置：

套管式换热器，板式换热器，列管式换热器,冷、热水防腐水泵，冷、热水转子流量计，冷、热水不锈钢原水箱及加热水箱，顺、逆流调节阀门组，阻力测试压力表及差压计，加热功率由固态调压模块无极调节，万能信号输入巡检仪显示温度，电流表，电压表，不锈钢台架及控制屏等。

三、技术参数：

1、输入电源：三相AC380V±10% 50Hz，功率6.5KW。
2、换热器面积：列管换热器0.36m2，板式换热器0.56m2，套管换热器 0.21m2。
3、电加热总功率：≦6.0KW，加热温度：≤80℃。
4、冷、热水泵参数：流量： 20L/min ，扬程：12m，功率：120W。
5、转子流量计：二台并联，热水流量量程：40—400L/h，冷水流量量程：40—400L/h。
6、原水箱：304 不锈钢材质，容积：70L（冷水箱有盖密封，防止落灰，配有液位显示装置；水箱入口配有浮球阀以保证水箱水位恒定）。
7、热水箱：304不锈钢材质，容积：70L（热水箱有盖密封，与冷水箱独立，配有液位显示装置）。
8、温度测量：测量系统配置有智能温度控制仪表（PID调节控温，精度 ±0.2℃），高精度PID调压模块电路。
9、外形尺寸：1200×600×1700mm，外形为不锈钢可移动支架，带双刹车轮。

_
换热器综合实验知识：

换热器综合实验是热工类教学实验设备的重要组成部分，其目的在于通过实际操作和观察，使学生掌握换热器的维修维护基本操作和技术方法，培养问题诊断能力和团队协作能力。在实验过程中，学生通常会组成小组进行操作，合理分工、密切配合，共同完成实验任务。

实验通常涉及以下内容：

理解和应用热传导定律和热平衡原理。热传导定律描述了热量从高温物体向低温物体的传递过程，而在换热器实验中，通过测量物体表面的温度差，可以评估换热器的热传导性能。热平衡原理则强调了在不同温度物体接触后，热量会自动流动直至两者温度达到平衡，这一原理在实验中常用于调整流体流量和流速等参数，以实现最佳的热交换效果。
掌握换热器的实际操作。包括启动热水泵和冷水泵，调整温控仪和加热器开关，控制加热水温，以及观测和检查换热器冷－热流体的进出口温度等。同时，学生还需要学习如何测量和记录温度及流量数据，以评估换热器的性能。
分析影响换热器性能的因素。例如，学生可以通过改变供水流量、供水温度、回水温度等参数，观察并记录换热器性能的变化，从而分析各种因素对换热器性能的影响。
此外，实验中还可能需要绘制换热器传热性能曲线，并对不同型式的换热器传热性能进行比较。这些活动有助于学生更深入地理解换热器的工作原理和性能特点，提高他们在实际应用中的解决问题的能力。
