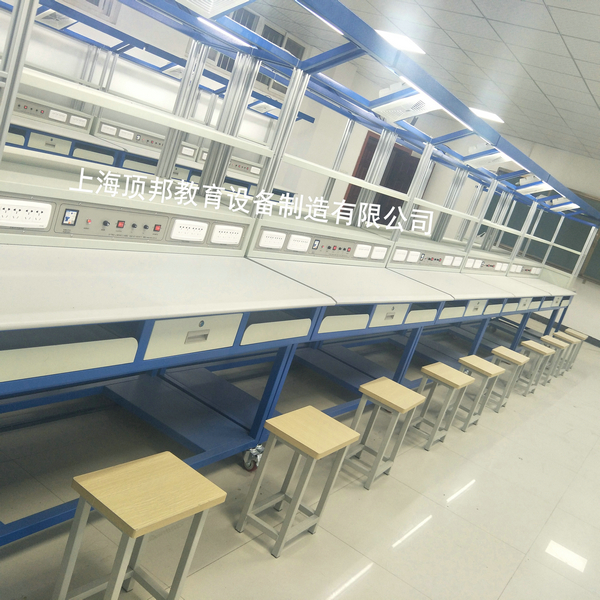

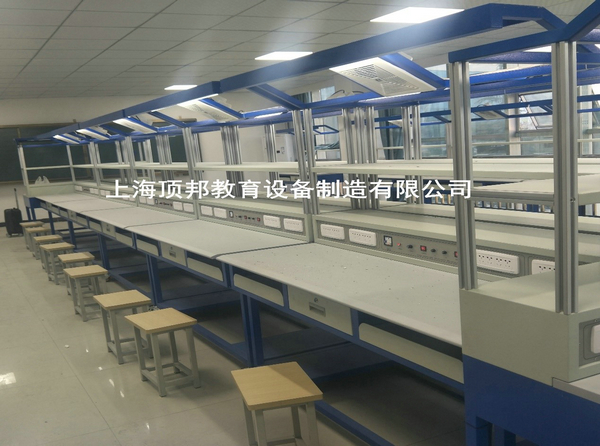

计算机组装与维护实训室建设方案

计算机组装与维护实验室是专门为学生提供学习计算机硬件与常用工具软件学习与实践的场所，是一个集计算机的拆装作业、故障演示、板卡检修、软件系统调试与安装于一体的实验室。实验室对经济信息系的学生开设《计算机组装与维护》、《计算机常用工具软件的使用》等课程的实验和技能实训，面向全校非计算机类专业的学生开设《计算机系统维护》、《计算机组装与软件安装》等实验（训）课程。
计算机组装实验室备有多台计算机供学生进行拆卸和组装操作，使学生从“配件级”来了解计算机硬件系统、工作原理，熟悉计算机故障快速诊断的方法，掌握多种操作系统及各类常用应用软件的安装技能。通过对计算机的拆装实验，有助于学生深入理解课程内容，培养动手能力和创新能力，激发学习兴趣，提高学生对软、硬件系统故障的综合分析能力和故障的实际解决能力。
二、实训室功能
计算机组装与维护实验室的主要功能有组装、维修、组网。
组装
提供PC机的硬件识别、分拆、组装等实训操作，掌握PC机的组装技巧和方法，使每个学习者都能独立地组装一台完整的PC机。
维修
通过对计算机主板、硬盘、显示器等主要设备的检测与维修，掌握硬件维修的基本方法和基本技能。
组网
用于练习做网线、连接局域网等实验。计算机组装与维护实验室改造完成后可以为社会提供各种培训业务。
通过实际操作组装计算机，使学生掌握安装的理论知识和实际操作技能，能进行计算机的日常维护、故障诊断及排除。

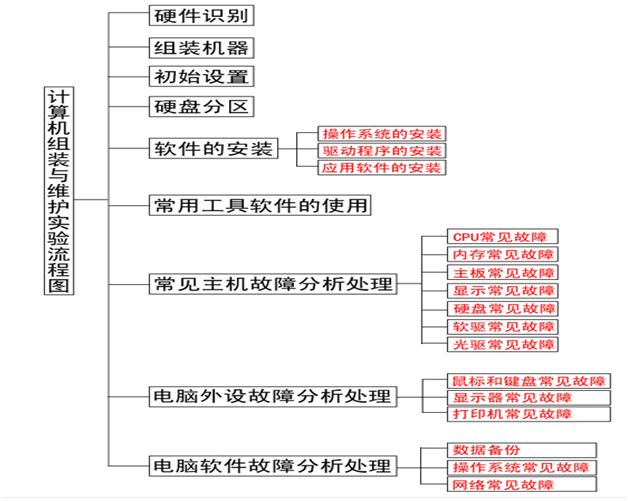

三、计算机组装与维护实验流程

四、实训课程：
《计算机组装与维修维护》
《计算机常见硬软件故障分析》
《操作系统》
五、实训项目：
①计算机组装实训；
②计算机系统的CMOS、BIOS设置实训；
③硬盘分区格式化实训；
④安装操作系统及应用软件实训；
⑤计算机系统的日常维护实训；
⑥计算机系统故障诊断和排除实训；
⑦面对社会举行各种相关职业技能资格考试的培训等。

配置清单：

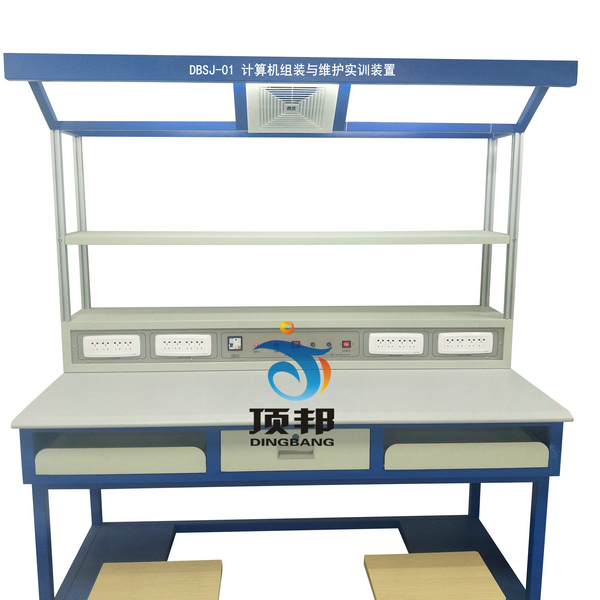

DBSJ-01  计算机组装与维护实训装置

一、概述
计算机组装与维护实训装置是依照人力资源和社会保障部发布的《“计算机（微机）维修工”职业技能实训和鉴定设备技术规范》，按照职业教育实训教学要求而研制的。通过实训设备使学生能掌握计算机组装与维护的知识，并具备大型机房的管理和维护能力。它适合职业学校《微型机组装与维护实用教程》、《新电脑课堂?组装维护》、《计算机维护与维修教程》等课程的实训教学。
二、技术参数：
1、工作电源：AC220V±5%    50Hz
2、工作环境：温度-10~+40℃  相对湿度≤85%
3、装置容量：≤＜500VA
4、外形尺寸：1600×800×1850mm
5、安全保护：动作电流≤30mA、动作时间≤0.1s
三、实训台结构：
计算机组装与维护实训装置由控制屏、工具套件组成。
1、实训台：采用工业铝合金型材框架，共两层，其中第一层可放置维修工具、套件、仪器仪表；第二层可放显示器，顶部设有30W日光灯一盏和风扇一台。实训台设有一个抽屉、两个键盘托架、两个主机柜，下方有四个刹车的万向轮。
2、电源控制屏：电源控制屏为铁质双层亚光密纹喷塑结构，铝塑面板。主要提供16路交流电源插座接口、漏电保护器、供电指示，可为各种仪器和设备提供工作电源。
3、工具套件：提供数字式万用表、尖嘴钳、斜口钳、小十字螺丝刀、大十字螺丝刀、小一字螺丝刀、小镊子、毛刷、吸锡网线、多功能钳、工具包、恒温电烙铁、热风台等常用工具。
4、电脑故障诊断器：具有主机故障诊断（PCI接口）、VGA信号发生、键盘检测、音频信号发生、电脑网线接口检测、直流电源适配器检测、电脑主机漏点检测等功能。
5.PCI-E主板检测卡:自动识别接口类型。支持总线多：PCI、PCI_E、miniPCI_E、LPC。
四、设备配置

序号	名称	单位	数量	备注
1	实训工作台	套	1
2	数字式万用表	个	2
3	尖嘴钳	把	2
4	斜口钳	把	2
5	小十字螺丝刀	把	2
6	大十字螺丝刀	把	2
7	小一字螺丝刀	把	2
8	小镊子	把	2
9	毛刷	把	2
10	焊锡丝	团	2
11	吸锡网线	把	2
12	多功能网钳	把	2
13	工具包	把	2
14	网线钳	把	2
15	网络测试仪	个	1
16	恒温电烙铁	台	1
17	热风台	台	1
18	电脑故障诊断器	个	1
19	PCI-E主板检测卡	个	1
20	放大镜台灯	个	1
21	学生凳	个	2
