供配电实训室配置方案

一、供配电实训室配置方案-概况：
供配电实训室是高职高专院校电类专业，主要包括电机与电器控制、电气自动化、计算机控制技术等专业的一门主干课程。本课程的主要任务是使学生掌握中、小型用电企业电力负荷计算、短路电流计算的基本理论，具备工厂变配电所电气设备选择、安装、调试、运行维护的职业技能与创新能力，为毕业生今后走上工作岗位，从事相关工作奠定坚实的基础。
《工厂供电》课程在学院开设的自动化技术专业，主要面向各类中、小型用电企业，也有一定数量的毕业生分配到电力系统部门。因此，按照高职教育人才培养目标的要求以及学生的就业趋势，《工厂供电》课程以培养实际动手能力为教学目标，我们对教学内容体系、教学方法、实验实训内容及方法、考试模式与考核方法等进行了全方位的改革。在教学内容上增添了中、小型工厂企业供配电设计、供电系统的运行和设备维护与管理等体现实用性的内容；主干课的关键是对学生操作能力的培养，实验、实习、实训条件非常重要，使学生在校就可完成与生产现场相应供电岗位的实习与岗位训练，毕业后很快就可成为生产骨干，实现“零实习期”的培养方案。

低压配电操作实训室设备" src="/uploads/ueditor/20241011/1-2410110R442M9.jpg" style="padding: 0px; margin: 0px; border: none; font-size: 14px; background-color: rgb(251, 251, 251); width: 700px; height: 525px;"/>

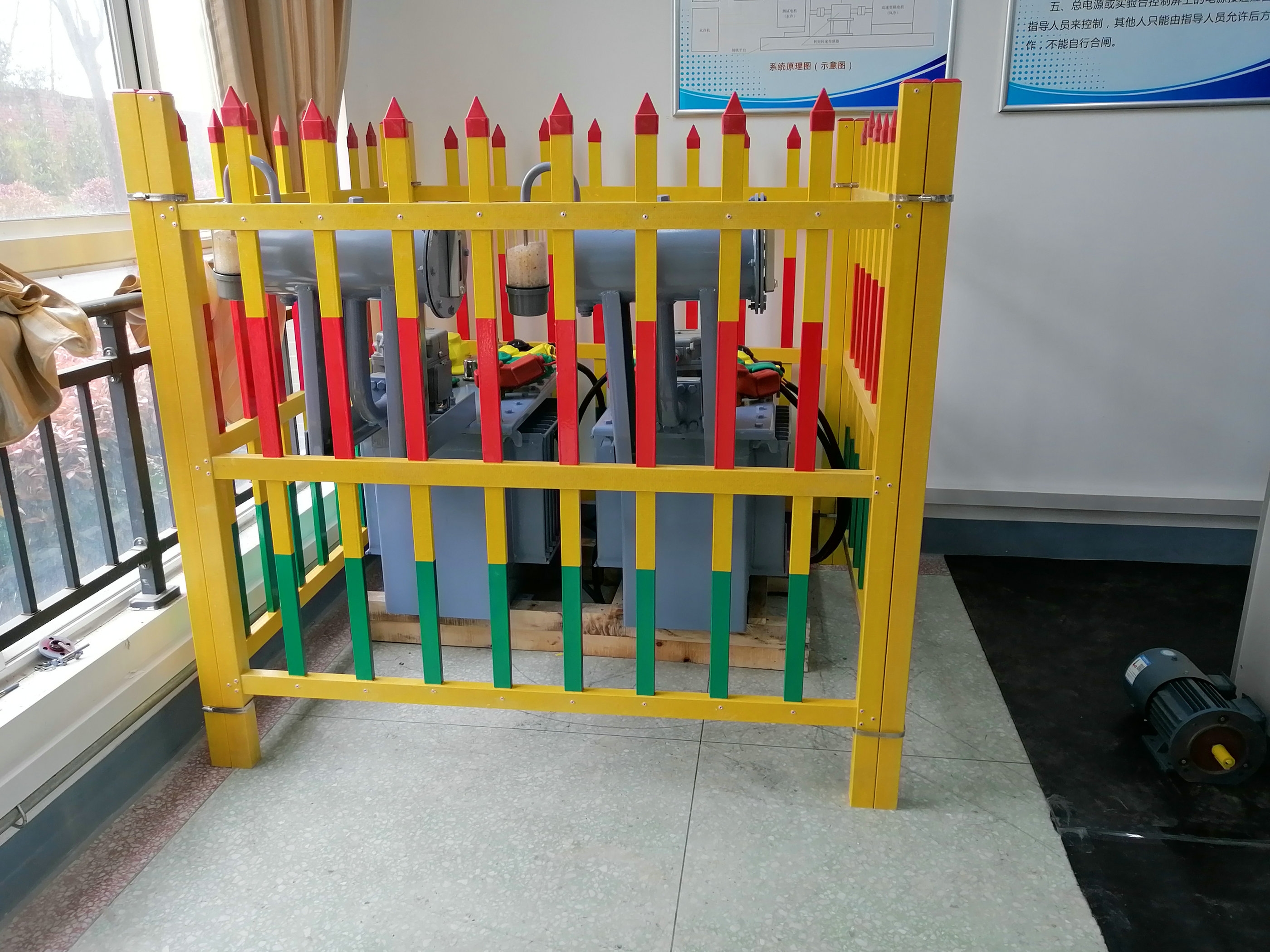

变压器


供配电系统倒闸操作屏" src="/uploads/ueditor/20241011/1-2410110R445250.jpg" style="padding: 0px; margin: 0px; border: none; font-size: 14px; text-align: center; background-color: rgb(251, 251, 251); width: 600px; height: 452px;"/>


继电保护与供配电技术实验系统" src="/uploads/ueditor/20241011/1-2410110R445B6.jpg" style="padding: 0px; margin: 0px; border: none; width: 553px; height: 415px;"/>

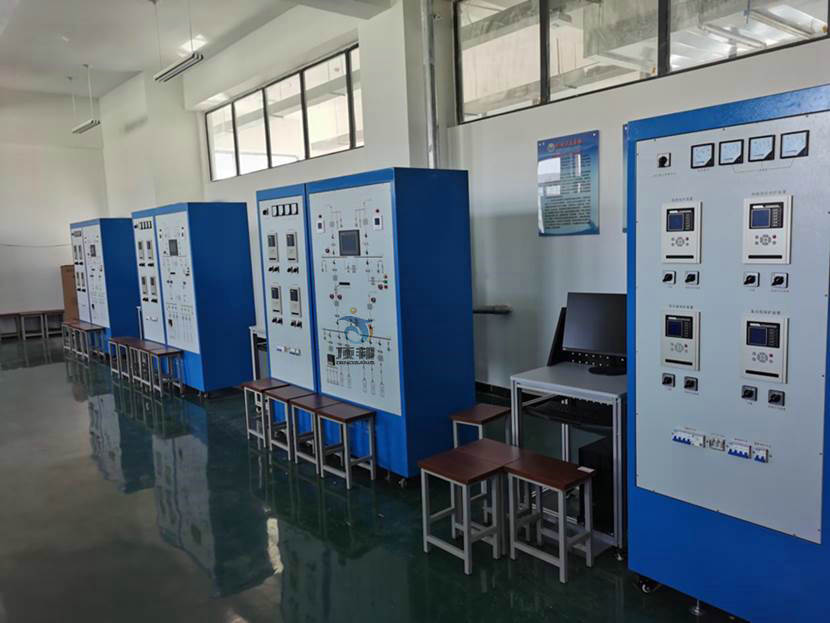

继电保护与供配电技术实验系统

二、供配电实训室配置方案：
序号设备名称实验目的数量



1


DBDPD-01A
低压供配电技术实训系统
 		一、低压供配电技术实验系统主要由计量柜、进线柜、补偿柜及出线柜四部分组成。柜体装置有三相有功电能表、三相无功电能表、电流互感器、接线铜排、隔离开关、万能低压断路器、补偿电容、功率因数控制器、低压断路器、指示仪表等器件组成。适用于职业学院、技工学校等用于高级维修电工的实训考核。
二、实验内目的：
1、电力变压器的认知实训
2、电压器件的认知实训
3、低压一次回路图的测绘实训
4、低压二次回路图的测绘实训
5、计量柜的接线实训
6、进线柜的接线实训
7、电容补偿柜的接线实训
8、出线柜的接线实训



2套




2


DB-GC29
变电站及供配电系统倒闸操作平台


 		一、35KV变电站及10KV供配电系统倒闸操作平台的概述：
随着我国大中型企业的逐年增多，电力工业迅速发展，电网日趋复杂、多样，而且同一电压等级、不同电压等级之间联系也非常紧密，在这种情况下，正确的倒闸便尤为重要。
本装置是针对变电站倒闸操作而专门研制的实训装置。本系统含35kV、10kV和0.4kV三个电压等级：35kV具有4路进线，双母带联络；10kV侧采用单母分段，两入两出，环网供电；0.4kV侧采用单母分段，并具有备用发电系统。在此典型35kV变电站模型上，学生可以进行各种工况下的倒闸操作。变电站的电压等级和结线方式也可以根据用户要求设计。因此本装置适合各类职业院校供配电类、电力公司、职业技能培训部门等机构的培训、考核。
二、实训目的：
1. 系统运行方式切换倒闸操作
2. 线路停电倒闸操作
3. 线路送电倒闸操作
4. 出线开关从运行状态转检修倒闸操作
5. 出线从检修状态转冷备用倒闸操作
6. 出线从冷备用转热备用倒闸操作
7. 出线从热备用转运行倒闸操作
8. 出线从检修转运行倒闸操作
9. 两路进线供电转一路供电倒闸操作
10. 一路进线供电转两路供电倒闸操作
11. 35kV母线从运行状态转检修倒闸操作
12. 35kV母线从检修状态转运行倒闸操作
13. 35kV变压器从运行状态转检修倒闸操作
14. 35kV变压器从检修状转运行倒闸操作
15. 10kV母线从运行状态转检修倒闸操作
16. 10kV母线从检修状态转运行倒闸操作
17. 10kV变压器从运行状态转检修倒闸操作
18. 10kV变压器从检修状转运行倒闸操作


1套



3


DB-DL15继电保护及供配电技术实训装置



 		一、继电保护及供配电技术实训装置是根据职业技能鉴定规范?电力行业（继电保护）》，参考电力行业职业技能鉴定指导中心所编写的继电保护工培训大纲和题库而研制生产的。整套装置包含多种不同种类的继电器和保护对象，可作为电力行业继电保护工初级至高级技师的培训考核装置。也可用于其他行业对电工继电保护知识的培训考核，包括高校、技校、中专“电力系统继电保护” “工厂供电”等课程的实训和考核。
二、实验目的：
1、微机保护装置认识实验
2、无时限电流速断保护实验
3、带时限电流速断保护实验
4、定时限过电流保护实验
5、单相接地保护实验
6、阶段式过电流保护与自动重合闸前加速实验
7、阶段式过电流保护与自动重合闸后加速实验
8、备用电源自动投入实验
9、低压减载实验
10、变压器过电流保护
11、变压器倒闸操作
12、母线纵差保护等项目。


1套
