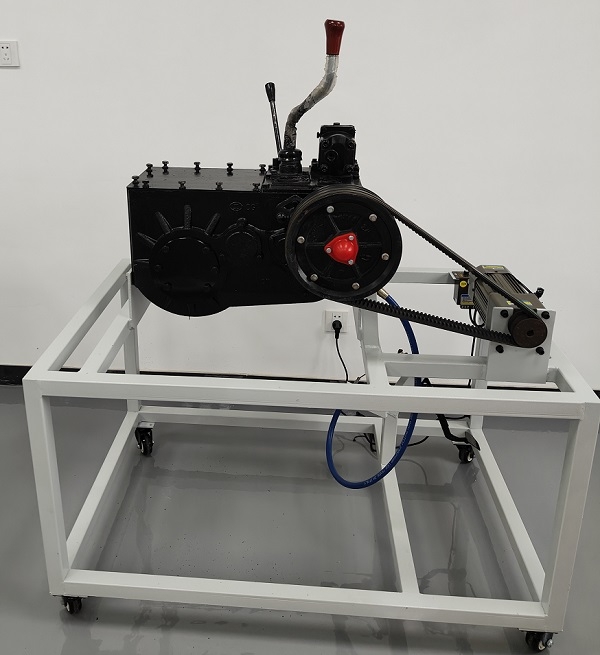

DB-5214 拖拉机变速器实训台


以上为参数图,以实物为准


一．产品简介
本实训系统以拖拉机手动变速器为基础，电动机驱动为动力源，可对手动变速器进行换档与运行等实际操作、及故障检测与诊断、故障模拟与排除等工况的实际操作，真实展示拖拉机变速器结构与原理及工作过程。适用于各类型院校及培训机构对拖拉机手动变速器理论和维修实训的实训教学需要。本实训系统实训功能齐全、操作方便、安全可靠、美观大方。
二．主要用途
1．适用于各类型院校及培训机构对拖拉机手动变速器理论和维修实训的实训教学需要。
2．适用于各类型院校及培训机构对拖拉机手动变速器模块各单元教学需要。
3．适用于模块化教学模式的教学需要。
4．适用于拖拉机职业技能鉴定考核的需要。
5．适用于拖拉机变速器各模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。
三．结构组成
解剖的翻新拖拉机手动变速器总成、离合器总成、离合器及挂档机构附件、电动机、移动台架等、台架操作说明书、实验指导书等附件。
四．功能特点
1．变速器机械剖面采用不同颜色的油漆进行喷涂。
2．可调转速的电机带动变速器输入轴运转，真实演示不同档位下机械运动的传递过程。
3．设备可简易实现离合器保养与维护操作。
4．实训台底座部分采用钢性结构焊接，台架表面采用烤漆工艺，带万向自锁脚轮装置。
5. 配套汽车多媒体教学系统（16合一）（投标时需提供教学系统，未提供者取消投标资格），适应所有的教材，内容丰富并可随意调取。合理地运用多媒体教学系统，可以很大程度上减轻老师讲课的工作量。内容分别是：1、汽车发动机构造与维修；2、汽车底盘构造与维修；3、汽车电器构造与维修；4、电控发动机原理与维修；5、自动变速器原理构造与维修；6、汽车空调构造原理与维修；7、汽车安全舒适系统原理构造与维修；8、汽车保养与维护；9、汽车车身构造与修复；10、汽车检测与故障诊断技术；11、汽车机械基础；12、汽车美容与装饰；13、汽车电学基础；14、汽车文化；15、汽车专业英语；16、汽车教学资源包。
五．外形与颜色
设备外形：1100mm X 800mm X 1250mm（长X宽X高）
设备颜色：7032（用户可选择各种颜色）
六．制造工艺
1.设备底座架
1.1钢性结构焊接
1.2方管：40*40*2.0mm
1.3表面采用亚光灰喷塑工艺，厚度0.3mm.
2.万向脚轮
4.1前二只万向带锁止功能脚轮
4.2后二只万向脚轮
4.3脚轮与台架用M6*4螺丝固定，方便设备维修与维护。
4.4脚轮：200mm×80mm(直径×宽度)
4.5脚轮支撑：1.0T
七．技术指标
1.电源：220V
2.工作温度：-40℃～+50℃
3．主机：原车装置
4．电动机：220V/250W 15转/分
5．漏电保护开关：DZ47LE-32
