设备底座框架采用高强度铝合金型材拼接而成，平台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图，表面喷涂光油；学生可直观对照电路图，认识和分析控制系统的工作原理；实训台面板上安装有检测端子、可直接在面板上检测电信号，如电阻、电压、电流等。
可视汽车底盘综合实训台架包含: (1)整车底盘电器系统(ABS系统)、(2) SCR 后处理系统实验台(电控系统)、(3) 共轨 EDC17 控制器系统实验台(电控系统)三个系统台架。

(1)整车底盘电器系统(ABS系统)


整车底盘电器系统(ABS系统)：全新原车仪表盘、ABS电脑、4个ABS电磁阀，轮速传感器，点火开关、主继电器、保险盒、 OBD诊断接头、线束等。模拟车轮运转，演示ABS制动系统工作原理。
设备底座框架采用高强度铝合金型材拼接而成，平台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图，表面喷涂光油；学生可直观对照电路图，认识和分析控制系统的工作原理；实训台面板上安装有检测端子、可直接在面板上检测电信号，如电阻、电压、电流等。

(2) SCR 后处理系统实验台(电控系统)

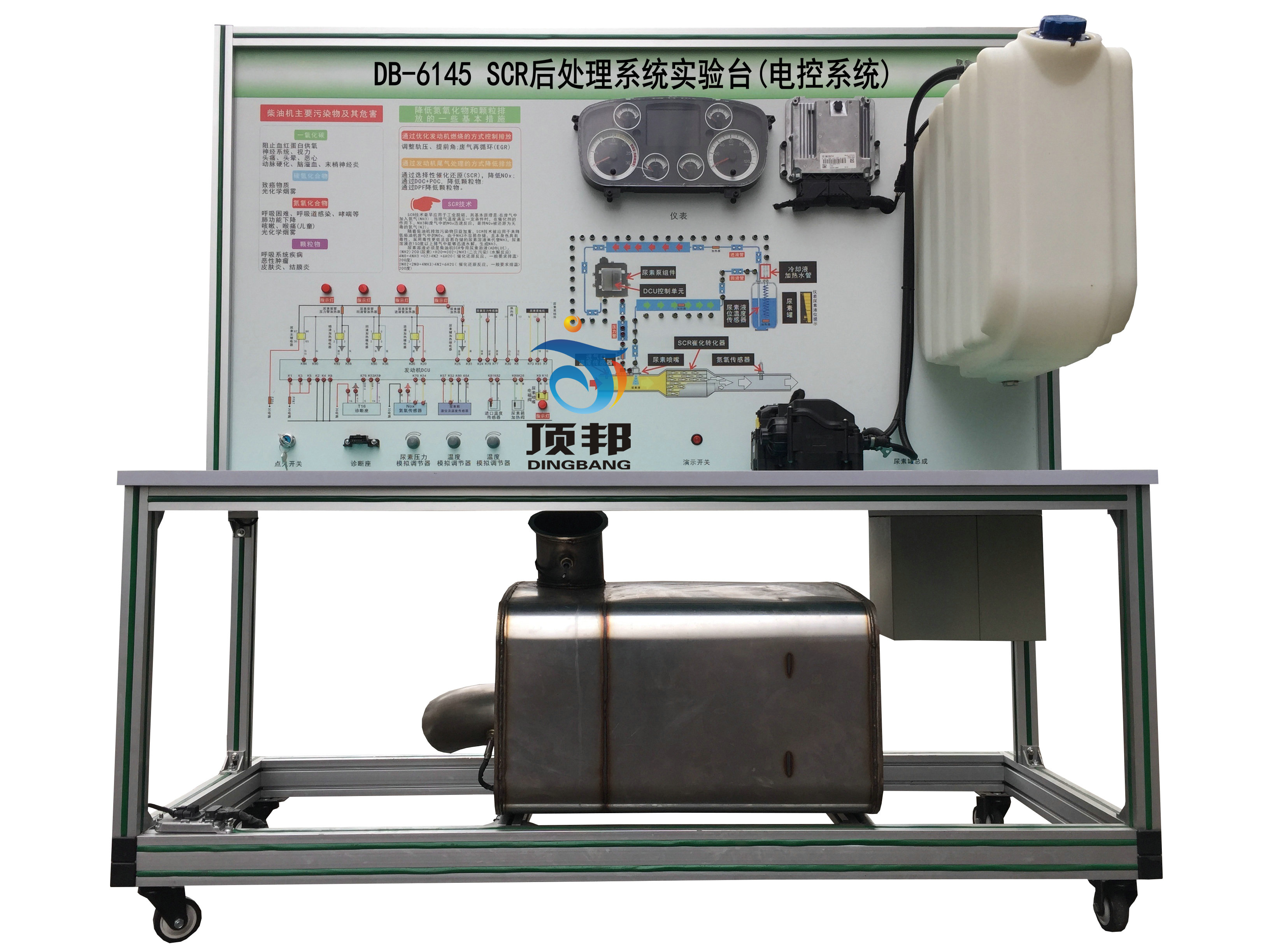

SCR 后处理系统实验台(电控系统)设备底座框架采用高强度铝合金型材拼接而成，平台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图，表面喷涂光油；学生可直观对照电路图，认识和分析控制系统的工作原理；实训台面板上安装有检测端子、可直接在面板上检测电信号，如电阻、电压、电流等。
SCR 后处理系统实验台：选用全新实车的自主SCR后处理系统：包含控制单元，储液罐、尿素泵单元总成、氮氧传感器、温 度传感器、线束及其他相关部件等。

(3) 共轨 EDC17 控制器系统实验台(电控系统)

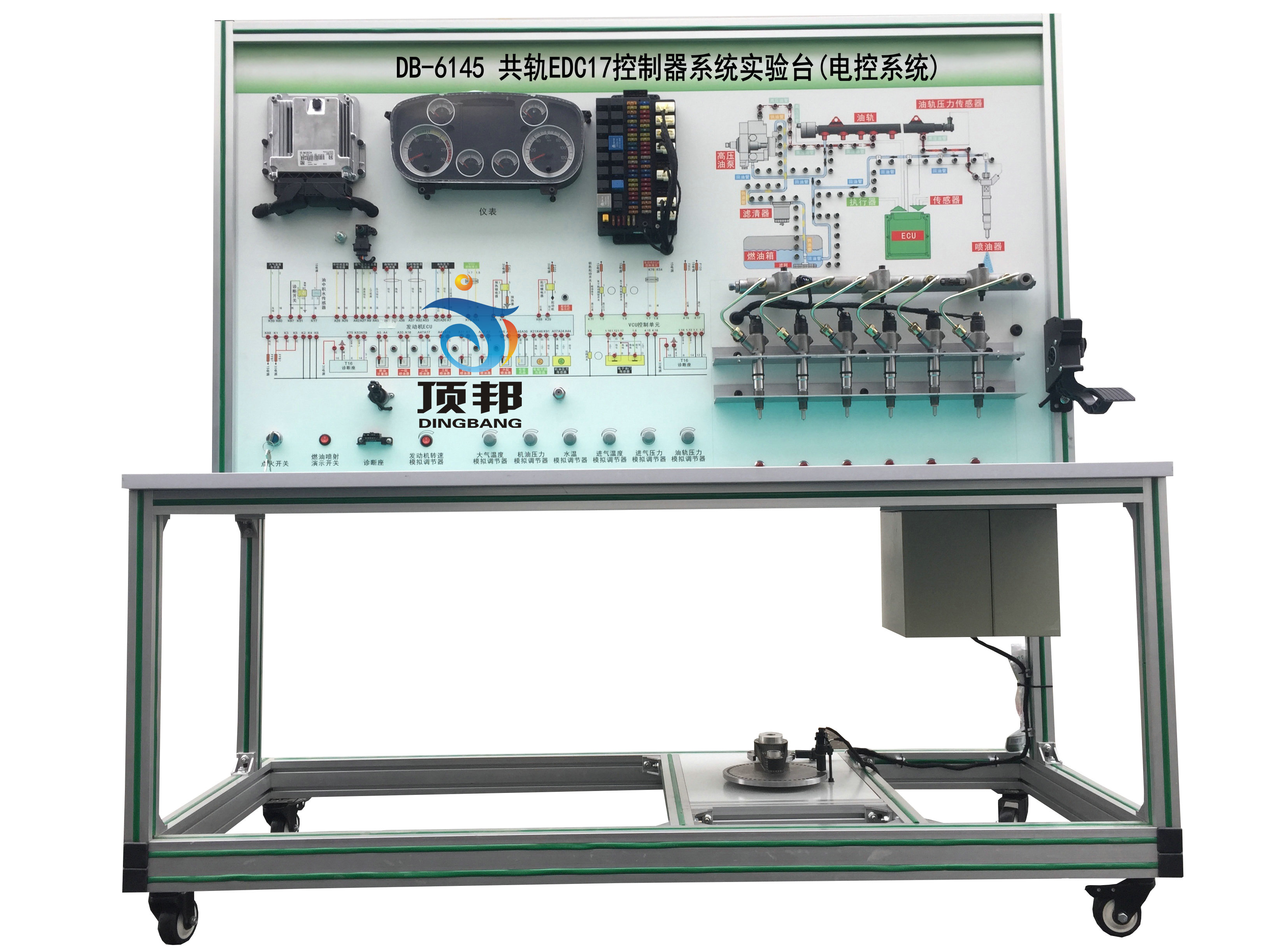

共轨 EDC17 控制器系统实验台(电控系统)底座框架采用高强度铝合金型材拼接而成，平台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图，表面喷涂光油；学生可直观对照电路图，认识和分析控制系统的工作原理；实训台面板上安装有检测端子、可直接在面板上检测电信号，如电阻、电压、电流等。
共轨 EDC17 控制器系统实验台：全新原车发动机控制单元、相关传感器与执行器、线束等附件 。
