DB-R04 制图桌


工程制图是工程界的语言,工程制图是理工科主要的技术基础课.如何更快地培养学生的空间思维能力,更有效地掌握绘图基本功,这是广大师生多年愿望。
该制图教学配套系统,可以创建一个理想的,清新的制图环境与学习气氛,有利于教学计划的顺利实现与教学质量的提高。
本系列包括:学生制图桌、教师演示台、高亮度投影仪、活动转椅及教学桌。
其中学生制图桌经过多年的改进,现具有实用方便,配备齐全,轻巧大方,坚固耐用,拆装方便等特点。
桌面可调节倾角、工作台下面抽屉供放学习资料工具书等。

(1) 规格(L×W×H):900×600×780mm
(2) 产品特点和主要结构:

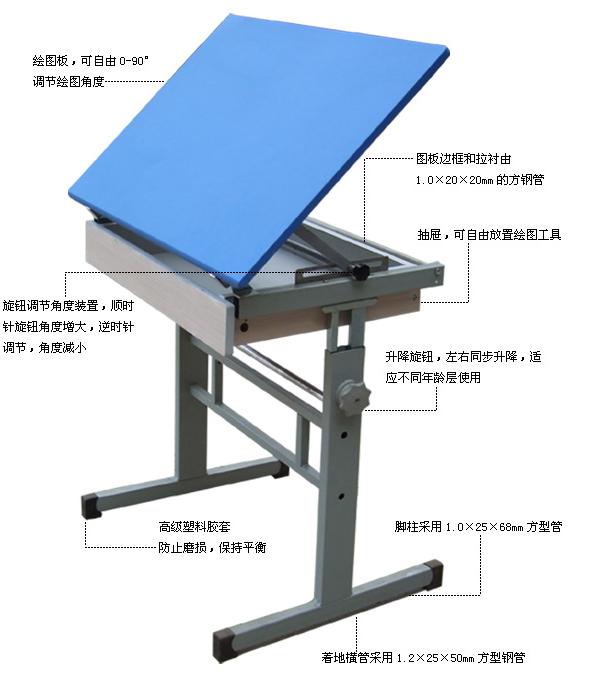

根据制图课程教学的要求,多功能设计,桌面的倾角调节,具有工程制图课程配套绘图和绘画学习和作业功能。 桌面采用旋钮进行调倾角0°-70°,桌面高度采用国标高度为780mm;台面的上下升降调节功能,台面高度为:660-820mm。支架和部件为1.0mm的矩钢管结构和不锈钢管,桌面图板下面设有钢制固定文具储物屉;绘图板前设有文具槽,可放置丁字尺和铅笔、橡皮等文具;在正面和图板下可放置绘图文具和图纸;图板为优质椴木绘图板。 特点:多功能工程制图绘图桌,调节灵活轻便,结构稳定,牢固耐用,适合工程制图课程作业配套,为制图室常用绘图桌之一。
制图桌


制图桌配置

教师桌配备仪器和工具
1、 120cm丁字尺
2、 120×90cm零号绘图板
3、 精密绘图仪器(12件)
4、 高亮度书写投影仪
5、 投影薄膜
6、 银幕
7、 制图基本技能挂图(16张)
8、 活动转椅
9、 25cm曲线板
10、30cm多用斜角三角板
11、美工刀
12、三棱比例尺
13、多功能模板
14、圆弧模板
15、不锈钢多用擦图片
16、画圆模板
17、绘图铅笔(5支)
18、速成模型(55件)
19、81A212型绘图笔

学生桌配备仪器和工具
1、 90cm丁字尺
2、 90×60cm一号绘图板
3、 精密绘图仪器(5件)
4、 25cm曲线板
5、 30cm多用斜边三角板
6、 美工刀
7、 三棱比例尺
8、 多功能模板
9、 大圆弧模板
10、 不锈钢多用擦图片
11、 画圆模板
12、 绘图铅笔(5支)
13、 81A绘图笔
14、 速成模型(55件)
15、 学生凳



友情提示:
1、货品验收:阁下收货时请检查制图桌的货品外观,核实制图桌的数量及配件,拒收处于受损状态的制图桌;
2、质保:顶邦将为阁下提供制图桌产品说明书内的质保条件和质保期,在质保范围内提供对制图桌的免费维修,超出条件承诺时提供对制图桌的有偿维修;
3、退换货:阁下单方面原因导致的制图桌选型错误或制图桌购买数量错误,造成制图桌的退换货要求,将不被接受;
4、货期:制图桌的发货期为参考值,如您需要了解制图桌的精确货期,请与顶邦的销售人员联系;
5、如阁下对制图桌有任何疑问,请致电:021-36334717 ,我们将由专业人士为您提供有关制图桌的咨询。
