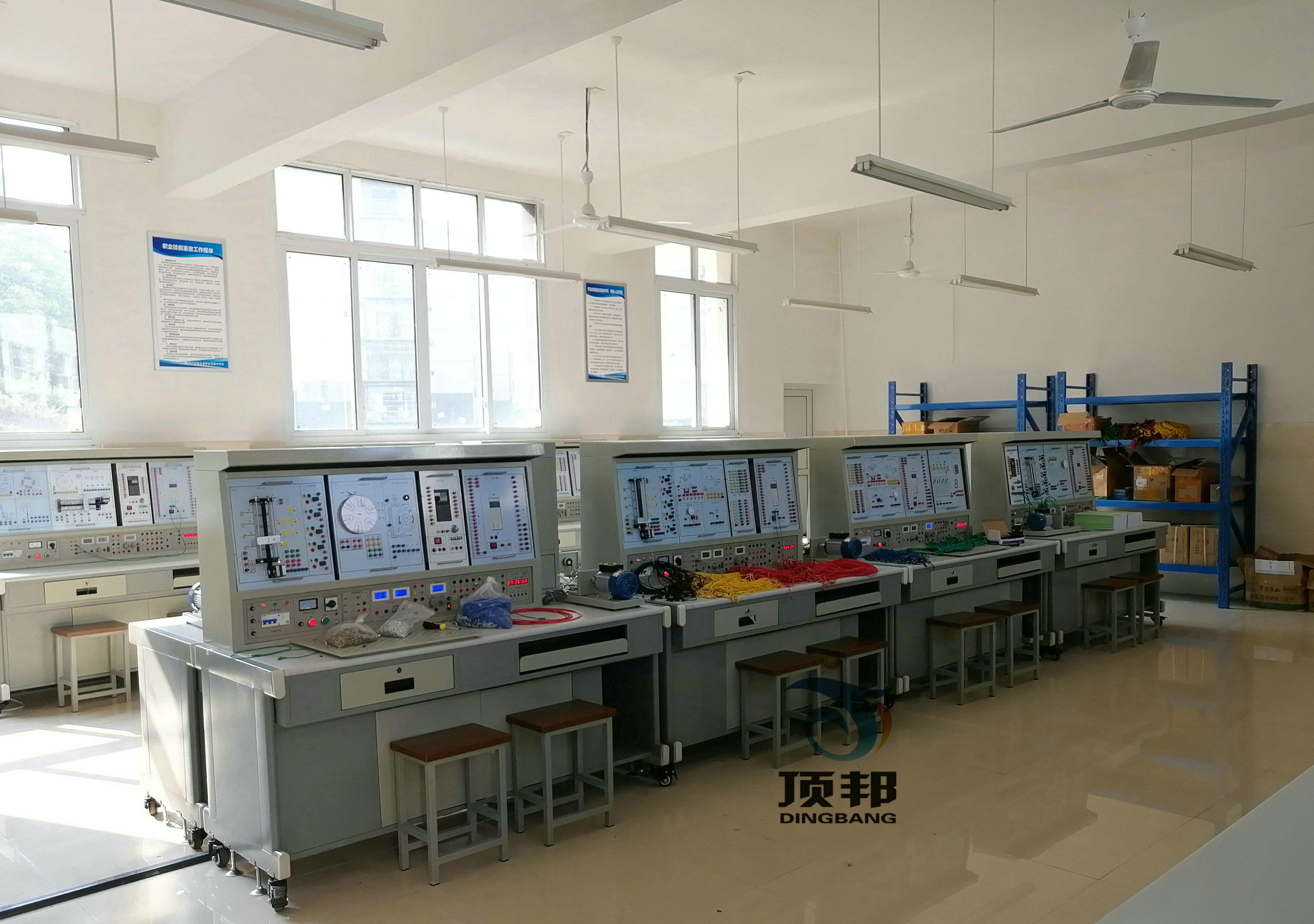

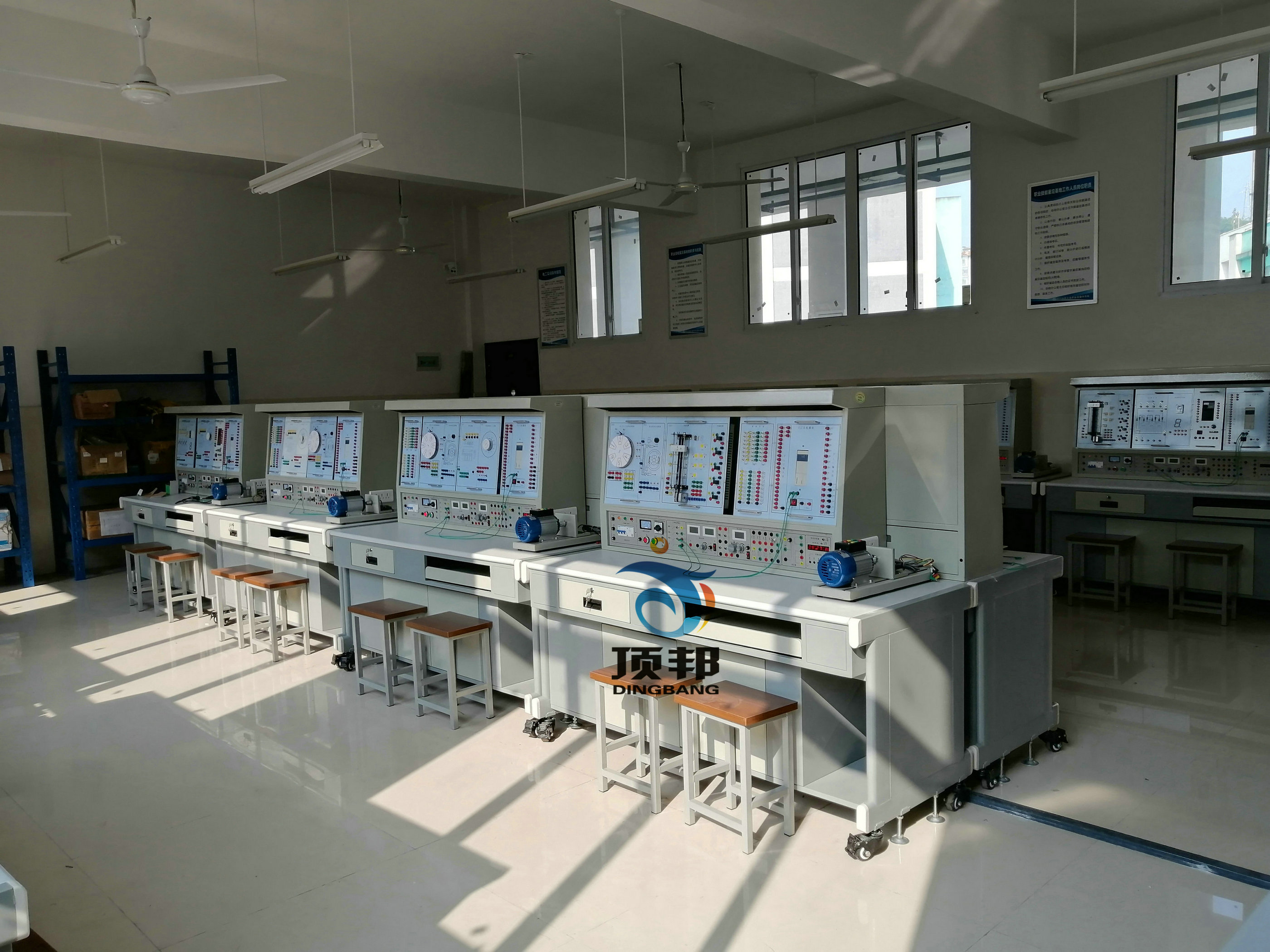

DBX-01 PLC可编程控制器实训装置

一、概述
PLC（Programmable  Logical  Controller ）是可编程序控制器的简称。它是一个以微处理器为核心的数字运算操作的电子系统，采用可编程序的存储器，通过各种操作指令控制各种类型的机械或生产过程。
PLC可编程控制器实训装置集可编程逻辑控制器、编程软件、仿真实训教学软件、实训模块、实训实物、电气实训网孔板、电气元器件模块等于一体。在本装置上，可直观地进行PLC的基本指令训练，多个PLC实际应用的模拟及实物控制训练。装置配备的主机采用应用广泛的西门子S7-200 SMART SR40 可编程控制器，配套通信编程电缆、三相鼠笼异步电机，并提供实训所需的+24V/1A、+5V/1A直流电源。
PLC可编程控制器实训装置适合高职院校、职业学校、技校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》的实训。也适合技工学校、职业培训学校、职教中心、鉴定站的PLC实操、技能鉴定考核。

二、技术性能
1、输入电源：三相四线（或三相五线）～380V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃)
3、装置容量：＜500VA
4、重 量：＜110Kg
5、外形尺寸：1680mm×750mm×1600mm
6、安全保护：具有漏电压、漏电流、过载保护装置

三、实训装置的基本配置及功能
1、实训控制屏（铁质双层亚光密纹喷塑结构）：挂放实训模块，内置滑槽，模块在实训屏上可任意移位。
2、实训桌：钢木结构，桌面为防火耐磨材料制作，具有放置工具抽屉、键盘托、显示器搁板。
3、网孔板：具有知识产权的网孔实训板，结构巧妙，实训时电气元件不需螺丝固定，只需一插一拉即可牢牢固定在网孔板上，省时省力，灵活快捷。
4、控制柜：
（1）交流电源控制单元
三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制，同时具有漏电告警指示及告警复位。
提供三相四线380V、单相220V电源各一组，由启停开关控制输出，并设有保险丝保护。
（2）定时器兼报警记录仪
定时器兼报警记录仪，平时作时钟使用，具有设定时间、定时报警、切断电源等功能；还可自动记录由于接线或操作错误所造成的漏电告警次数。
（3）直流电源、直流电压/电流表、逻辑输出及指示等
直流电压：0～10V可调输出；直流电流：4～20mA；直流数字电压表/电流表；电压表量程0～200V、输入阻抗为10MΩ、精度0.5级；电流表量程0～200 mA、精度0.5级；同时设有逻辑电平输出（点动、自锁）、逻辑电平指示、LED数码管、方向指示器、八音盒、直流24V继电器、信号转换座若干。
（4）主机实训组件
配置西门子S7-200 SMART SR40 （输入24点，输出16点），PPI通信口、通信编程电缆。
5、实训模块组件

 6.三相鼠笼异步电机，交流380V/△ 1台
　7.PLC仿真实训软件主要功能和特点
　（1）通过FLASH虚拟环境实时显示PLC的运行状态
　（2）可以实现PLC虚拟接线，并对接线进行错误检查
　（3）PLC编程训练、PLC程序编写测试等功能
　（4）实现PLC运行模拟，对错误程序进行检查
四、实训项目
（一）PLC基本技能实训
　1.PLC认知实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等）
　2.典型电动机控制实操实训（点动、自锁、正反转、星三角换接启动等）
　3.PLC仿真实训
（二）PLC模拟控制应用实训
　4.数码显示控制（实物）
　5.抢答器控制（优先级、数值运算，具有声效功能）
　6.天塔之光控制（闪烁、发射、流水型）
　7.音乐喷泉控制（具有声效功能）
　8.十字路口交通灯控制
　9.水塔水位控制（自动/手动，自诊断）
　10.自动送料装车系统控制
　11.四节传送带控制
　12.装配流水线控制
　13.多种液体混合装置控制
　14.自控成型机控制
　15.自控轧钢机控制
　16.邮件分拣机控制
　17.自动售货机控制
　18.机械手控制
　19.四层电梯控制（实物）
　20.加工中心控制（实物）
（三）PLC实物控制实训
　21.直线运动位置检测、定位控制（实物）
　22.步进电机运动控制（实物）
