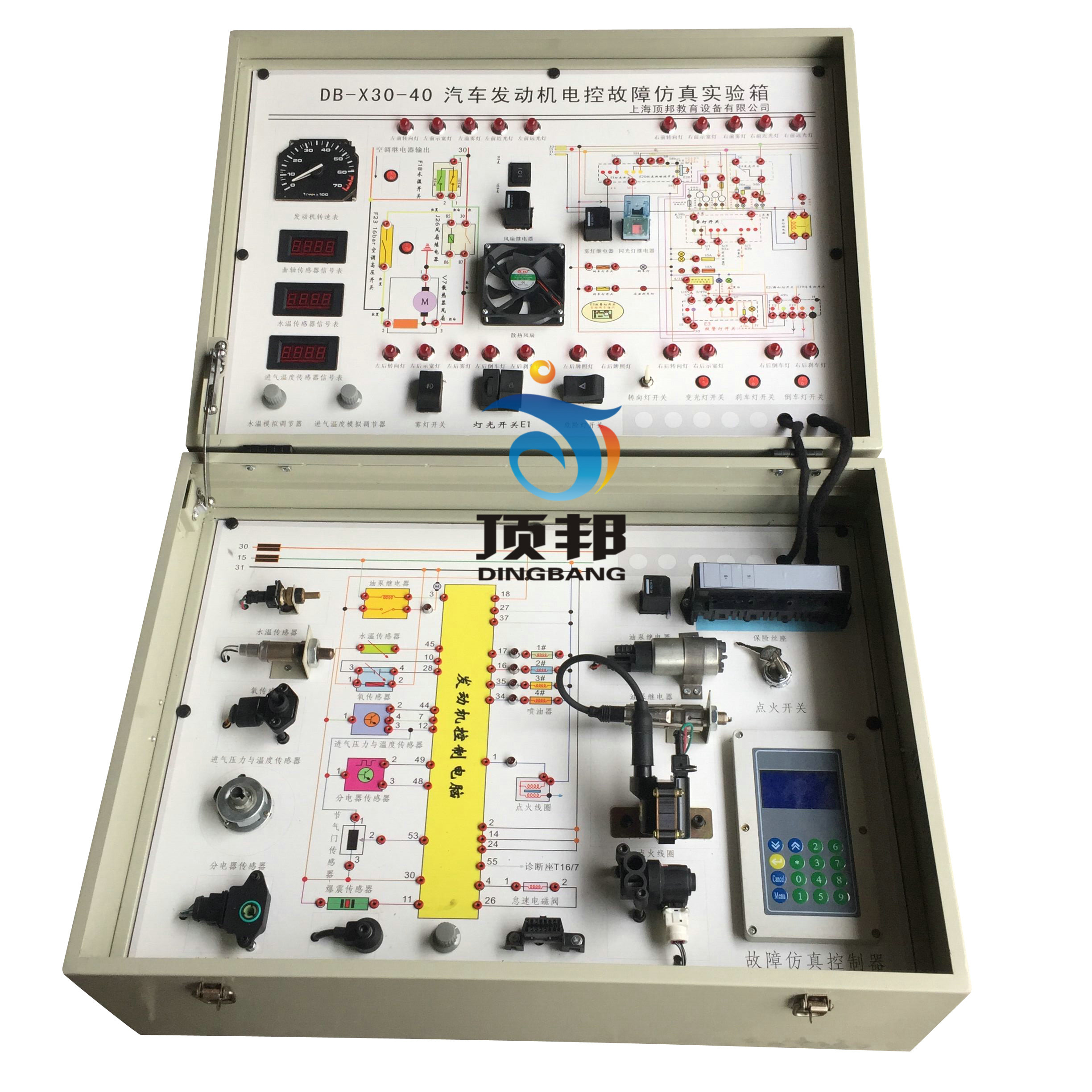

DB-X30 汽车发动机电控故障仿真实验箱
一、系统组成: 汽车电控故障仿真系统 二、硬件部分: 1、采用实车部件的模拟结构组件:包括传感器,执行器,仪表,开关,控制电路图继电器、各种模拟装置等。 2、详细仿真功能模块:发动机电控燃油喷射系统电路及电路图,空调风扇系统电控电路,电子油门系统,燃油泵控制电路,继电器马达控制电路,汽车大灯灯光控制电路,汽车启动蓄电池电路。 三、软件部分 1)可以仿真汽车故障症状,让学生感知故障状态,并由症状入手,进行多系统,综合故障诊断分析测量,可通过仿真系统进行有无故障的症状对比。 2)可模拟故障设置与模拟故障排除,丰富的实车维修经验与真实的案例分析。 3)可直接从面板上,利用汽车维修常用工具如,数字万用电表,解码器,多通道示波器等,测量电路系统的信号参数OBDII的内容,便于在教室里做实操培训; 四、实训内容 多种故障诊断方法,课程分为初、中、高三个等级。 包括:电源电路、接地电路、开路、短路、电瓶、充电系统、灯光电路、继电器、电动机、不摇转、不起动、OBD II 故障码的动力性、无故障码的动力性、以及间歇性故障;还包含排放故障等更多的模拟故障、工作不良。 五.外形与颜色 设备外形:箱式600×450×350mm(长×宽×高) 设备颜色:亚光灰(用户可选择各种颜色) 六.工作条件:电源要求:AC220V±10%,50Hz; 环境温度:0-40℃;环境湿度:不大于90%。 友情提示:
1、货品验收:阁下收货时请检查汽车发动机电控故障仿真实验箱的货品外观,核实汽车发动机电控故障仿真实验箱的数量及配件,拒收处于受损状态的汽车发动机电控故障仿真实验箱;
2、质保:顶邦将为阁下提供汽车发动机电控故障仿真实验箱产品说明书内的质保条件和质保期,在质保范围内提供对汽车发动机电控故障仿真实验箱的免费维修,超出条件承诺时提供对汽车发动机电控故障仿真实验箱的有偿维修;
3、退换货:阁下单方面原因导致的汽车发动机电控故障仿真实验箱选型错误或汽车发动机电控故障仿真实验箱购买数量错误,造成汽车发动机电控故障仿真实验箱的退换货要求,将不被接受;
4、货期:汽车发动机电控故障仿真实验箱的发货期为参考值,如您需要了解汽车发动机电控故障仿真实验箱的精确货期,请与顶邦的销售人员联系;
5、如阁下对汽车发动机电控故障仿真实验箱有任何疑问,请致电:021-36334717 ,我们将由专业人士为您提供有关汽车发动机电控故障仿真实验箱的咨询。
|
